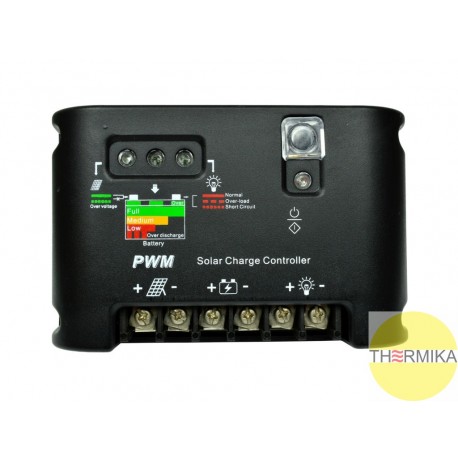

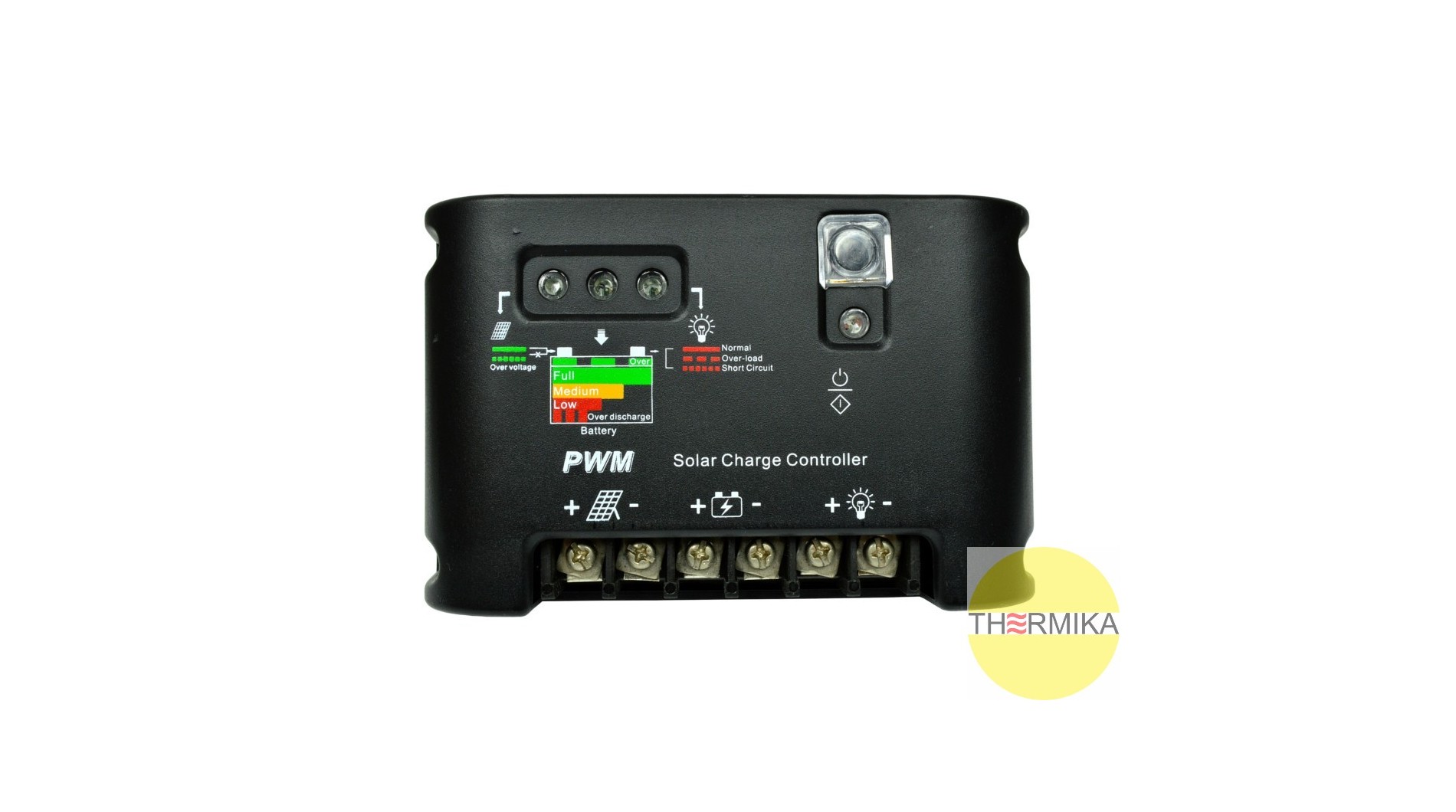

Regulator solarny SOL-40

Regulator solarny służy do kontroli pracy autonomicznych systemów fotowoltaicznych. Urządzenie to zapewnia poprawną charakterystykę prądu ładowania dla akumulatora/ów dodatkowo zabezpieczając je przed zbyt głębokim rozładowaniem lub przeładowaniem co wpływa niekorzystnie na żywotność baterii. Regulatory solarne SOL można używać do instalacji z bateria słoneczną i akumulatorami 12 V lub 24 V.

Najważniejsze cechy regulatora:

- chroni akumulator przed głębokim rozładowaniem,

Jeśli odbiorniki prądu zostaną podłączone do akumulatora poprzez regulator i w wyniku rozładowania akumulatora przez odbiorniki nastąpi przekroczenie minimalnego napięcia na akumulatorze (około 11,2 V) , regulator odłączy odbiorniki - stan ten jest sygnalizowany diodą LED.

- zabezpiecza akumulator przed przeładowaniem,

Bateria słoneczna jest odłączana od akumulatora po osiągnięciu odpowiedniej wartości napięcia (około 14 V -14,5 V) - stan ten jest sygnalizowany diodą lewą LED SC. Ponowne włączenie modułu następuje po obniżeniu się napięcia na akumulatorze.

Lewa dioda S.C. posiada 3 stany:

- zgaszona (brak ładowania, brak wystarczającej energii dostarczanej przez ogniwo słoneczne),
- pali się (ładowanie w toku),
- miga (akumulator naładowany, brak ładowania lub ładowanie małym prądem konserwujące).

Środkowa dioda S.C. posiada 4 stany:

– miga na czerwono ; akumulator całkowicie rozładowany (poniżej 11,2V)
– świeci się na czerwono : akumulator rozładowany (napięcie 11-12,2V)
– świeci się na pomarańczowo : napięcie akumulatora 12,2-13,2V
– świeci się na zielono : akumulator naładowany (powyżej 13,2V)

Prawa dioda S.C. posiada 2 stany:

- świeci na zielono (załączenie wyjścia na odbiorniki)
- miga na zielono (przeciążenie wyjścia na odbiorniki)

Regulator posiada przełącznik trybów pracy (S1) oraz wyświetlacz trybu pracy. Szczegółowy opis trybów pracy znajduje się w instrukcji.

Wersja 60 A jest wyposażona w wyświetlacz LCD na, którym prezentowane są wszystkie komunikaty wysyłane przez urządzenie, sygnały rozładowania, przeładowania lub braku ładowania etc.

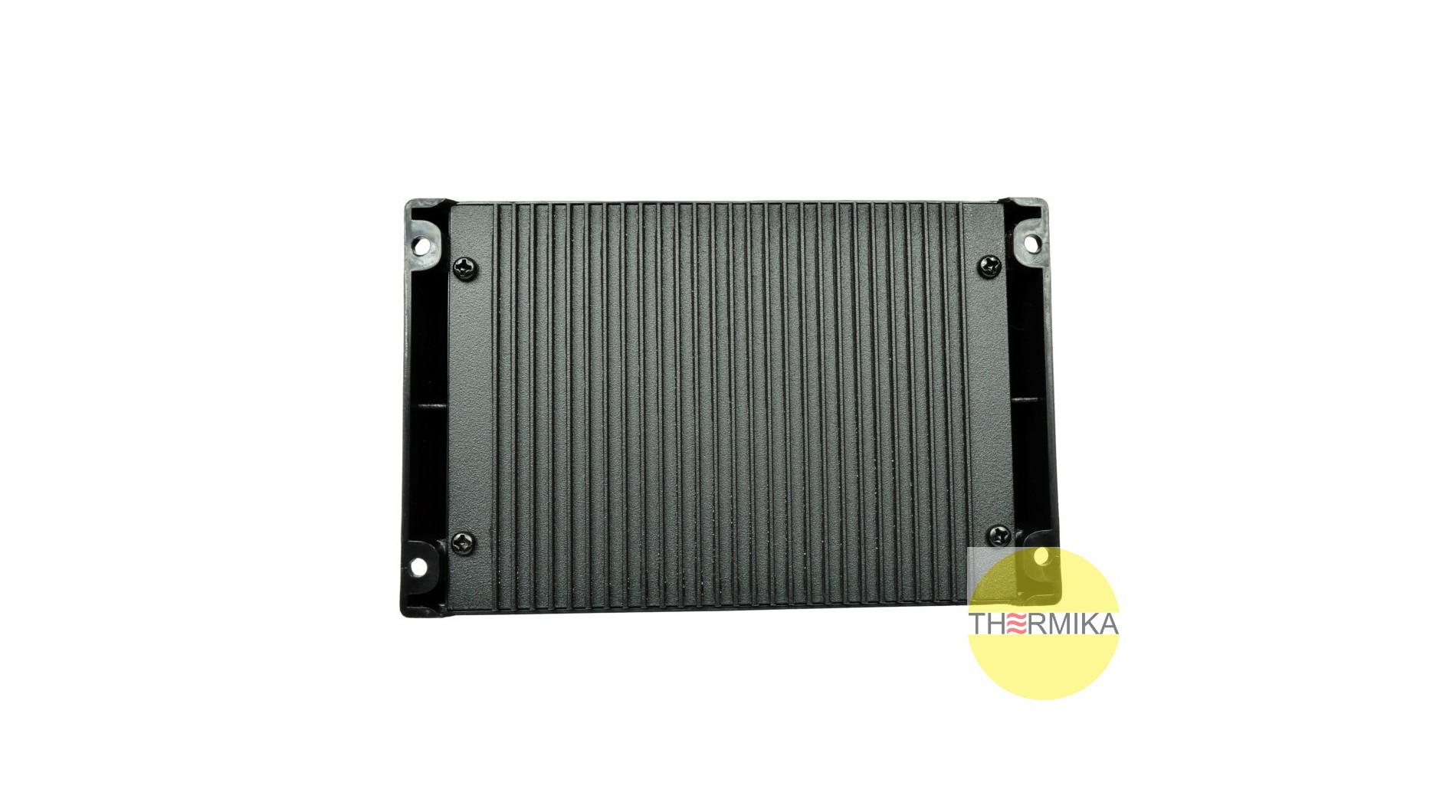

 WYMIARY: 140 X 90 X 40 mm
