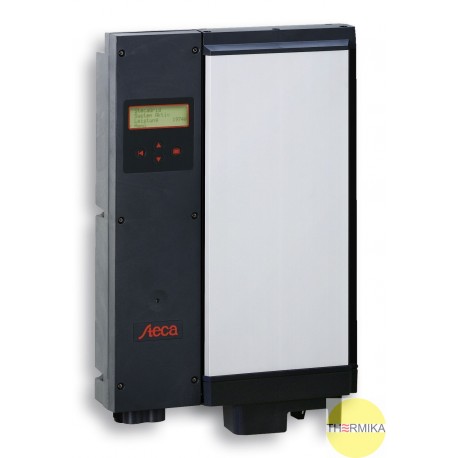

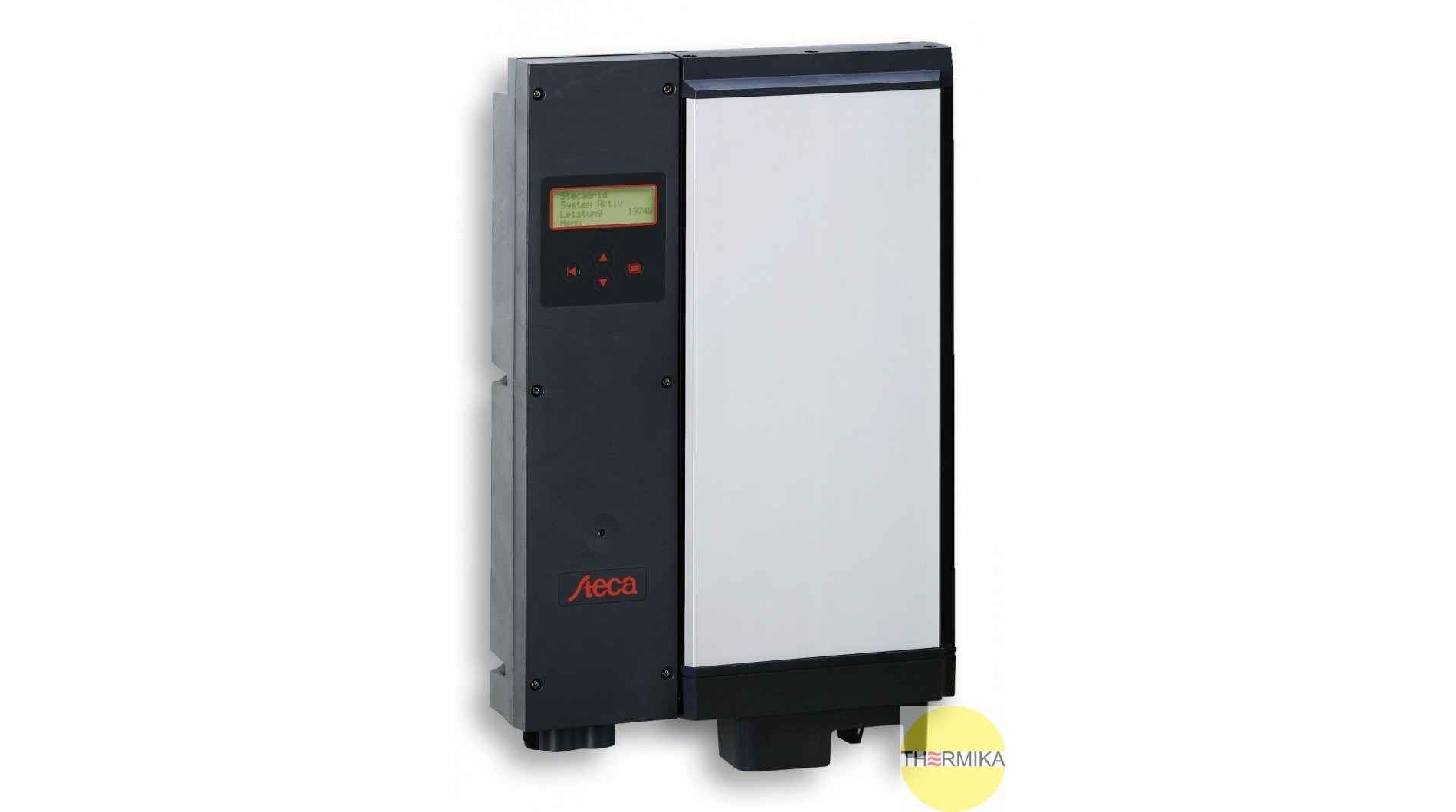

Inwerter sieciowy StecaGrid 2010+ Master

Inwerter sieciowy StecaGrid 2010+ Master

Seria produktów DualString składa się z urządzeń zarządzających i zarządzanych (odpowiednio master i slave). Slave jak i master mają wbudowany inverter. Master dodatkowo wyposażony jest w czteroliniowy wyświetlacz, rejestrator uzysku energetycznego, system monitorowania sieci energetycznej i opcjonalnie kartę Ethernet do podłączenia komputera PC.

Falowniki StecaGrid DualString mogą być instalowane na zewnątrz dzięki zastosowaniu obudowy o wysokim stopniu ochrony.

Elastyczność rozbudowy

Falowniki StecaGrid 2000+ zostały zaprojektowane do pracy w systemie DualString. Oznacza to, że każdy falownik (master lub slave) ma dwa wejścia, z których każdy wyposażono w system śledzenia punktu mocy maksymalnej (MPPT – Maximum Power Point Tracking). Do każdego wejścia podłącza się kilka modułów fotowoltaicznych połączonych szeregowo (string). Jeśli wymagane, możliwe jest połączenie dwóch wejść równolegle.

Zaletą takiego systemu jest niska wrażliwość na negatywne wpływy takich jak (np.) częściowe zacienienie, uszkodzenie jednego szeregu modułów . Użycie zdecentralizowanego systemu urządzeń master-slave zmniejsza koszty okablowania DC i minimalizuje straty elektryczne.

Izolacja (ochrona przed prądem stałym).
Falowniki DualString Steca są wyposażone w transformatory wysokiej częstotliwości, co stanowi ochronę przed prądem stałym (ochrona galwaniczna). Pozwala to na nieograniczone korzystanie z modułów cienkowarstwowych. Niemniej, wysoka sprawność do 95% została osiągnięta.

Szeroki zakres aplikacji
Falowniki StecaGrid DualString mogą być instalowane na zewnątrz dzięki zastosowaniu obudowy o wysokim stopniu ochrony.

Falowniki StecaGrid zapewniają stałą wysoką moc w szerokim zakresie temperatur otoczenia. Osiagnięto to dzięki konwekcyjnie chłodzonym dużym radiatorom. Brak wentylatora czyni pracę urządzenia niemal bezszelestną.

Gwarancja

Falowniki StecGrid 2010+ objęte są 5-cio letnią gwarancją. Okres gwarancji może być opcjonalnie wydłużony do 10-ciu lat.

Podstawowe cechy produktu:

• dwa systemy MPPT w każdym urządzeniu


• elastyczność w rozbudowie systemu

• wysoka sprawność

• technologia DualString

• zintegrowany wyłącznik obwodu DC


• prosta instalacja


• możliwość instalacji na zewnątrz budynków

• nie wymaga konserwacji

• chłodzenie konwekcyjne (bez wentylatora)

• zintegrowany rejestrator danych

• mocowanie naścienne

Uniwersalność

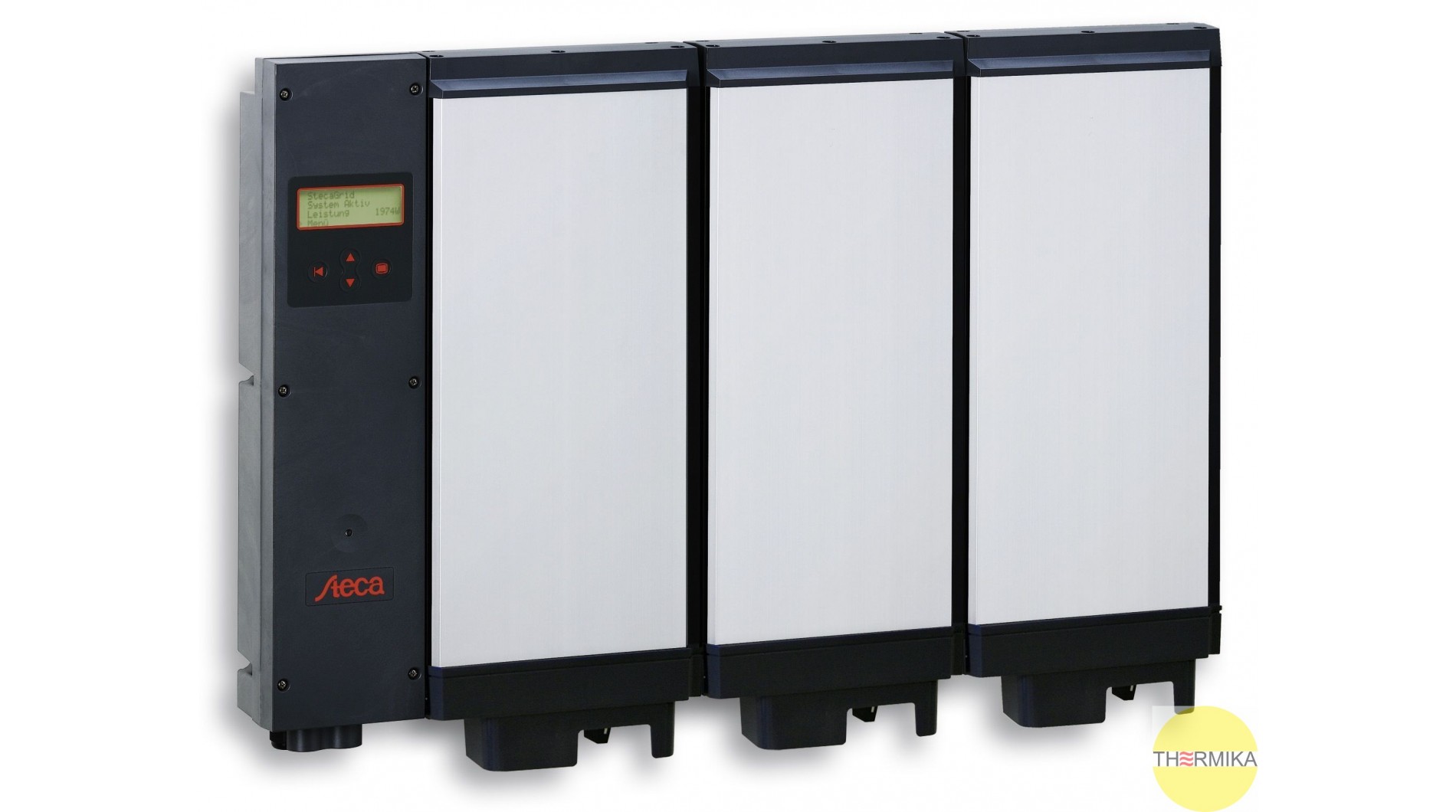

StecaGrid 2010+ został zaprojektowany do systemów fotowoltaicznych o mocy od 2000W. Ten inwerter jest pierwszym wyborem w trudnych warunkach, takich jak: częściowo zacienony dach lub różnie zorientowanych połaciach dachu. Przeznaczenie: domy jednorodzinne, gospodarstwa rolne. Inwerter może być łączony z jednym lub dwoma dodatkowymi inwerterami slave osiągajac łączną moc 4000 lub 6000W.

Steca 2010+ mogą być łączone w różne kombinacje (1 lub 3-fazowe) osiągając moc nawet 100kW)

Elektroniczne funkcje ochronne

• system redukcji mocy wyjściowej zintegrowany z pomiarem temperatury

Sygnalizacja

• wyświetlacz tekstu LCD: natęzenie prądu wyjściowego, uzysk energetyczny, parametry pracy, data, godzina, informacja serwisowa

• wielokolorowa dioda LED informuje o aktualnym stanie systemu

Panel sterowania

Wielojęzyczne menu nawigacji. Cztery przyciski do wyboru menu.

Bardzo wygodnym narzędziem do monitorowania pracy systemu solarnego jest karta sieciowa StecaGrid Connect (wyposażenie dodatkowe).

Rejestrator i wyświetlacz

Falowniki DualString StecaGrid 2010+ są wyposażone w system monitorujący pracę instalacji fotowoltaicznej. Mierzone i wyświetlane są następujące wartości: napięcie, parametry wyjściowe modułów fotowoltaicznych, częstotliwość i napięcie sieci energetycznej, uzyski energetyczne z poszczególnych inwerterów.
